पीवीसी कठोर पारदर्शी शीट एक्सट्रूज़न लाइन की उत्पादन प्रक्रिया:

पीवीसी ब्लिस्टर शीट एक्सट्रूडर मशीन में एक्सट्रूडर, मोल्ड, कैलेंडर, ट्रैक्टर, कटर, कन्वेयर प्लेटफॉर्म शामिल हैं

एक्सट्रूडर:आमतौर पर एक शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर का उपयोग किया जाता है, जो पीवीसी सामग्री के प्रसंस्करण के लिए उपयुक्त है।

ढालना:आम तौर पर एक हैंगर-प्रकार का डाई हेड

कैलेंडर:इसका कार्य शीट की सतह की फिनिश और समतलता में सुधार करने के लिए एक्सट्रूडेड शीट को कैलेंडर करना है, और शीट की मोटाई को और अधिक नियंत्रित करना है।

ट्रैक्टर:आमतौर पर दो या अधिक रोलर्स से बना, इसका उपयोग शीट उत्पादन की निरंतरता सुनिश्चित करने के लिए कैलेंडर शीट को स्थिर गति से आगे बढ़ाने के लिए किया जाता है, और शीट की मोटाई और आयामी सटीकता को नियंत्रित करने के लिए एक्सट्रूडर और कैलेंडर के साथ सहयोग करता है।

कटर:मांग के अनुसार शीट को अलग-अलग लंबाई की प्लेटों में काटा जा सकता है

उत्पाद पैरामीटर

पीवीसी शीट एक्सट्रूडर मशीन- उपकरण सूची और उद्धरण

पीवीसी कठोर पारदर्शी शीट एक्सट्रूज़न लाइन-उपकरण तकनीकी पैरामीटर

1. स्टेनलेस स्टील स्क्रू फीडर:एक

लोडिंग विधि:पेचदार भोजन

पाइप और बॉक्स की सामग्री:स्टेनलेस स्टील

मोटर की शक्ति:2.2 किलोवाट

ऑटोमेटा:अवमंदन स्तर मीटर

2. Z80/156 ट्विन-स्क्रू एक्सट्रूडर

पीवीसी शीट एक्सट्रूडर मशीन-बीएफ-1700 रैक प्लेट मोल्ड

कपड़े हैंगर प्लेट मशीन हेड मोल्ड प्रभावी चौड़ाई

तापन शक्ति, तापमान नियंत्रण अनुभाग

उच्च गुणवत्ता वाले मोल्ड स्टील फोर्जिंग टेम्परिंग, हार्ड क्रोम प्लेटिंग, पॉलिशिंग उपचार

उत्पाद की मोटाई 1-3 मिमी है, और उत्पाद की चौड़ाई 1550 मिमी 1700 मिमी है

15kw आंतरिक हीटिंग मोड 5 ज़ोन का उपयोग करता है

हेड फ्लो चैनल कपड़े के हैंगर प्रकार के ग्रेडिएंट फ्लो चैनल के रूप में है। सिर उच्च गुणवत्ता वाले मिश्र धातु इस्पात 5CrNIMo से बना है, और क्रोम चढ़ाना के बाद पॉलिश किया गया है; ऊपरी डाई लिप को सूक्ष्म समायोजन द्वारा धकेला जाता है।

पीवीसी कठोर पारदर्शी शीट एक्सट्रूज़न लाइन-वर्टिकल तीन-रोलर कैलेंडर:

ए. लाइट प्रेस की संरचना: लंबवत तीन रोलर्स (रोलर सुरक्षा सुरक्षा उपकरण के साथ)

बी। रोलर्स की संख्या; तीन जड़ें (क़िंगदाओ में उत्पादित)

सी। रोलर व्यास: ∮400 मिमी

डी। रोल की लंबाई: 1800 मिमी

ई. रोलर की दीवार की मोटाई: ≥22 मिमी

एफ. रोल सामग्री: आरसी60-65 की कठोरता प्राप्त करने के लिए 45# स्टील का उपयोग किया जाता है और कठोर किया जाता है

जी. रोल सतह उपचार: मिरर फ़िनिश

एच. रोलर संरचना: रोलर का एकसमान तापमान सुनिश्चित करने के लिए मल्टी-लेयर कंपोजिट रैपिड एक्सचेंज सिस्टम अपनाया जाता है।

I. रोलर्स के लिए लगातार तापमान माध्यम: डिमिनरलाइज्ड पानी

जे. तीन रोल नियंत्रण प्रणाली: आवृत्ति रूपांतरण नियंत्रण का उपयोग तुल्यकालिक और स्वतंत्र गति नियंत्रण प्राप्त करने के लिए किया जा सकता है।

के. ड्राइव सिस्टम: 1.5KWx3=4.5kw तीन रोलर्स का सुचारू संचालन सुनिश्चित करें।

पीवीसी कठोर पारदर्शी शीट एक्सट्रूज़न लाइन-स्टेनलेस स्टील कूलिंग ब्रैकेट

A. कूलिंग रैक की लंबाई: छह मीटर।

बी। रोलर: स्टेनलेस स्टील से बना है।

सी। पहले दो मीटर के भीतर रोलर की दूरी: 400 मिमी।

डी. ब्रैकेट में एक अत्याधुनिक उपकरण है: 1 सेट, कटर उच्च गुणवत्ता वाले मिश्र धातु चाकू से बना है

ई. बियरिंग: समायोज्य हृदय बियरिंग

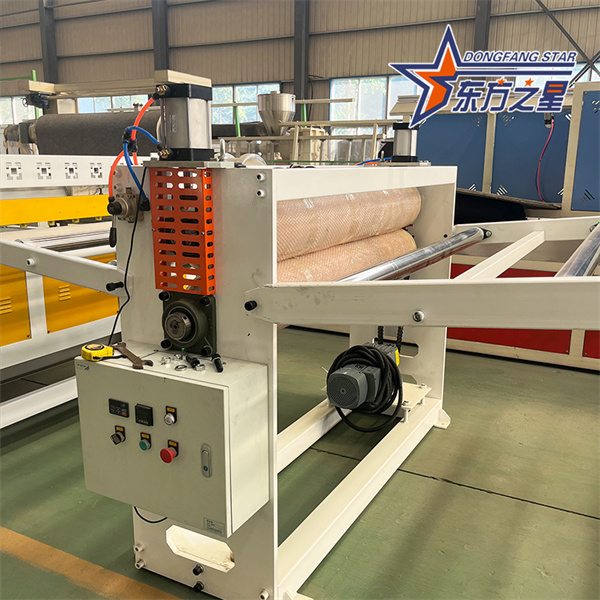

पीवीसी शीट एक्सट्रूडर मशीन-रबर रोलर ट्रैक्शन मशीन

A. ट्रैक्शन रबर रोलर: 2 इकाइयाँ

बी। ट्रैक्शन रोलर व्यास: ∮220 मिमी

सी। ट्रैक्शन रोलर की लंबाई: 1800 मिमी

डी. ट्रैक्शन रबर रोलर की सतह: संक्षारण प्रतिरोधी, तापमान प्रतिरोधी और पहनने के लिए प्रतिरोधी रबर पॉलिशिंग।

ई. ड्राइव सिस्टम: गियर रिड्यूसर ट्रांसमिशन अपनाया गया है

एफ। कर्षण नियंत्रण: Invt आवृत्ति रूपांतरण

जी. गति नियंत्रण: तीन रोलर कैलेंडर और कर्षण गति लिंकेज गति नियंत्रण प्रणाली से सुसज्जित, कर्षण मशीन स्वतंत्र रूप से गति नियंत्रण प्रणाली हो सकती है

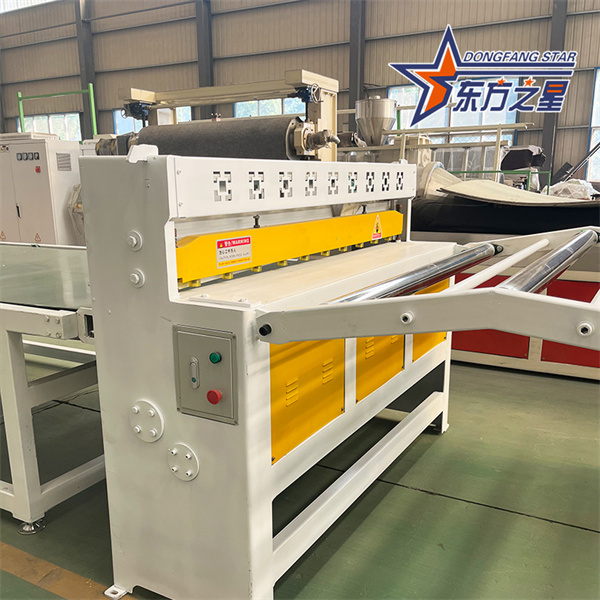

पीवीसी शीट एक्सट्रूडर मशीन-काटने की मशीन

A. काटने की चौड़ाई: 1550MM

बी। मोटर की शक्ति: 2.2KW

सी. विवेकाधीन नियंत्रण: मोटर चालित

डी। मीटरिंग विधि: दक्षिण कोरियाई ऑटोनिक्स एनकोडर

ई. काटने की लंबाई: समायोज्य

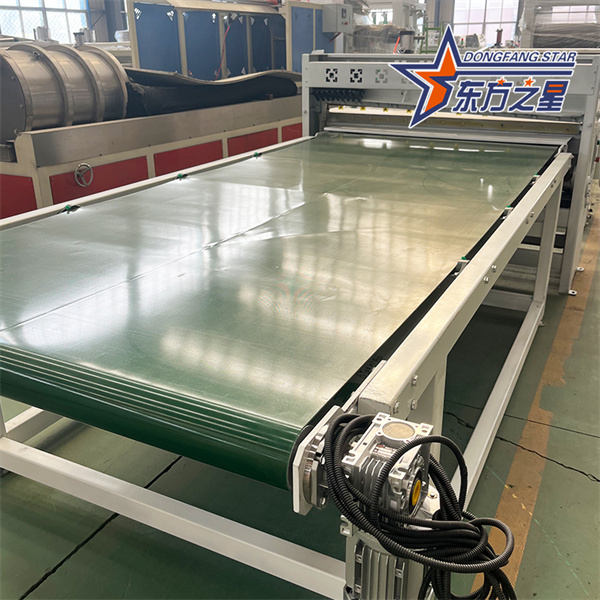

एफ. सामग्री प्राप्त करने की विधि: बेल्ट कन्वेयर, मैनुअल सहायता

जे. बेल्ट कन्वेयर की लंबाई: तीन मीटर

एच. मोटर पावर: 0.75KW

पीवीसी शीट एक्सट्रूडर मशीन-थ्री-इन-वन तेल स्थिर तापमान मशीन

एक। ठंडा करने का माध्यम:तेल

बी. सर्कुलेशन पाइप और पानी की टंकी:स्टेनलेस स्टील से बना है.

सी. कूलिंग वाल्व:मोटर चालित।

डी। नियंत्रण विधि:ऊपरी, मध्य और निचला स्वतंत्र नियंत्रण

ई. तापमान नियंत्रक:OMRON
