पीवीसी ब्लिस्टर शीट एक्सट्रूडर मशीन में एक्सट्रूडर, मोल्ड, कैलेंडर, ट्रैक्टर, कटर, कन्वेयर प्लेटफॉर्म शामिल हैं
एक्सट्रूडर:आमतौर पर एक शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर का उपयोग किया जाता है, जो पीवीसी सामग्री के प्रसंस्करण के लिए उपयुक्त है।
ढालना:आम तौर पर एक हैंगर-प्रकार का सिर मर जाता है
कैलेंडर:इसका कार्य शीट की सतह खत्म और सपाटता को बेहतर बनाने के लिए एक्सट्रूडेड शीट को कैलेंडर करना है, और चादर की मोटाई को और अधिक नियंत्रित करना है।
ट्रैक्टर:आमतौर पर दो या दो से अधिक रोलर्स से बना होता है, इसका उपयोग शीट उत्पादन की निरंतरता सुनिश्चित करने के लिए एक स्थिर गति से कैलेंडर शीट को आगे बढ़ाने के लिए किया जाता है, और शीट की मोटाई और आयामी सटीकता को नियंत्रित करने के लिए एक्सट्रूडर और कैलेंडर के साथ सहयोग किया जाता है।
कटर:शीट को मांग के अनुसार अलग -अलग लंबाई की प्लेटों में काटा जा सकता है
पीवीसी ब्लिस्टर शीट एक्सट्रूडर मशीन- उपकरण सूची और उद्धरण
| क्रम संख्या | नाम | मात्रा | टिप्पणी |
| 1 | स्टेनलेस स्टील स्क्रू फीडर | 1 सेट | पूरी लाइन के मुख्य घटक प्रसिद्ध घरेलू और विदेशी ब्रांडों द्वारा बनाए गए हैं: 1। विद्युत प्रणाली सीमेंस संपर्ककर्ता, ओमरोन इंटेलिजेंट तापमान नियंत्रक और इनविटेन्सर आवृत्ति कनवर्टर को अपनाती है। 2। हार्ड दांतेदार रिड्यूसर प्लास्टिक मशीन के लिए उच्च टोक़ गियर रिड्यूसर को अपनाता है। 3। स्क्रू बैरल झेजियांग प्रांत के झोशान से स्क्रू से बना है 4। मिरर रोलर किंगदाओ या ज़ुजो में बनाया गया है। 5। मोल्ड हुआंगियन से बना है। |
| 2 | SZ80-TWIN स्क्रू | 1 इकाई | |
| 3 | एमजे -1700 ऑप्टिकल पैनल मोल्ड | 1 सेट | |
| 4 | BF-1800X ∗ 400 तीन रोल कैलेंडर | 1 इकाई | |
| 5 | BF-1800-6000 कूलिंग ब्रैकेट | 1 सेट | |
| 6 | BF-1800X ∿ 220 रबर रोलर ट्रैक्शन मशीन | 1 इकाई | |
| 7 | BF-1800 कटिंग मशीन | 1 इकाई | |
| 8 | तीन-एक तेल रोलर निरंतर तापमान मशीन | 1 सेट | |
| 9 | DK-18 जिला एक्सट्रूज़न उत्पादन लाइन विद्युत नियंत्रण कैबिनेट | 1 सेट | |
| 10 | डबल-पक्षीय फिल्म कवरिंग डिवाइस | 1 सेट | |
| 11 | आपरेटर | 1 सेट | |
| 11 | यादृच्छिक युक्ति तकनीकी आंकड़ा | 1 प्रति |
1। स्टेनलेस स्टील स्क्रू फीडर:एक
लोडिंग विधि:पेचदार भोजन
पाइप और बॉक्स की सामग्री:स्टेनलेस स्टील
मोटर की शक्ति:2.2KW
ऑटोमेटा:भिगोना स्तर मीटर

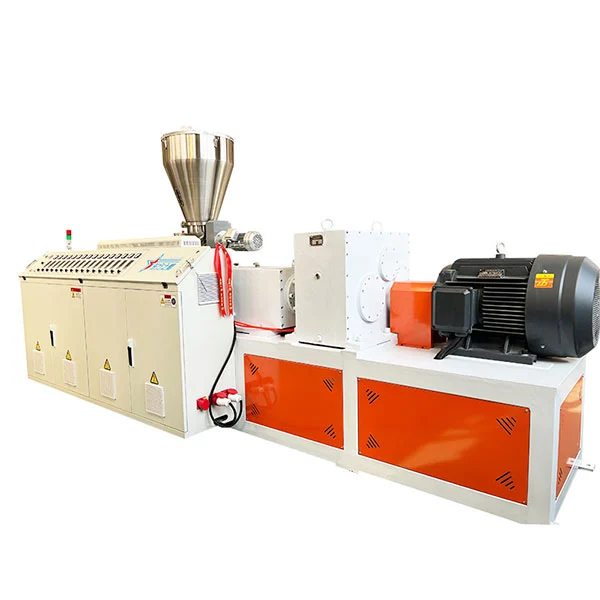

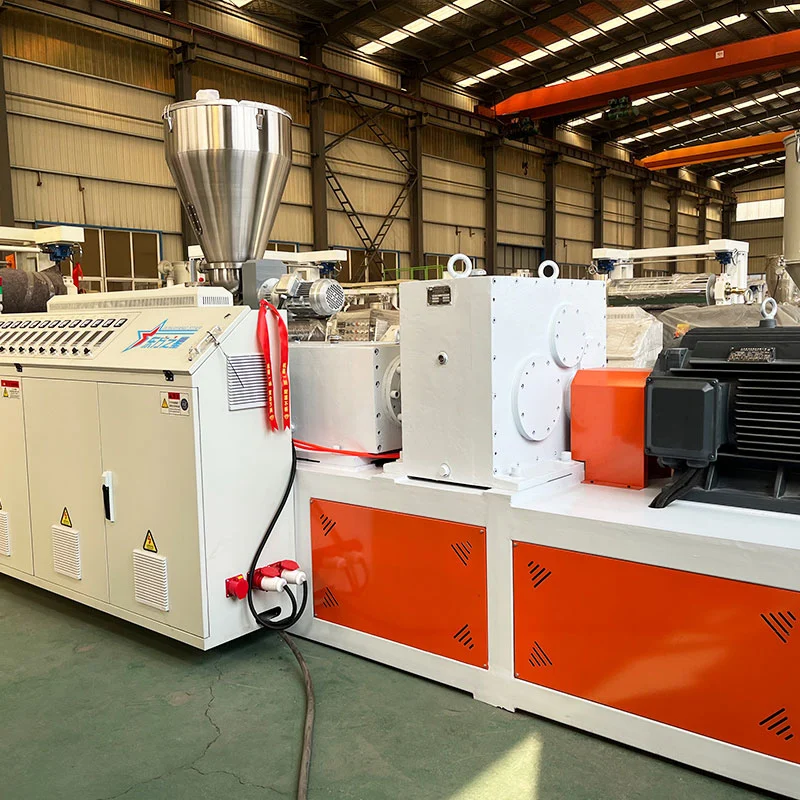

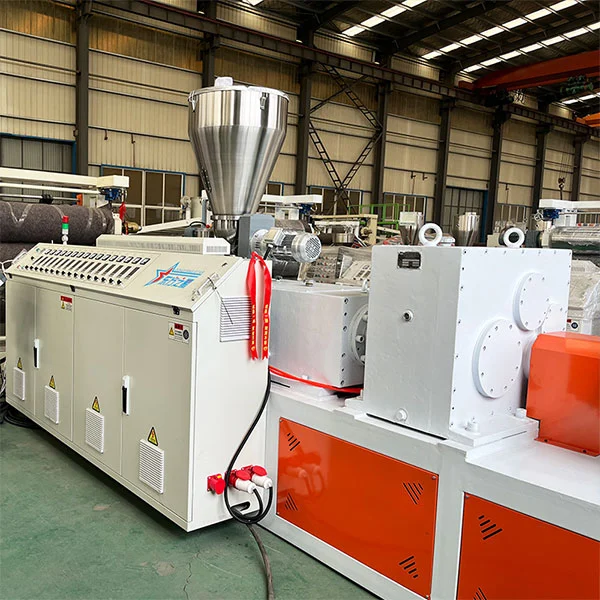

2। Z80/156 ट्विन-स्क्रू एक्सट्रूडर
| पेंच व्यास: | 80mm (Zhoushan, Zhejiang) |
| व्यास के अनुपात में पेंच की लंबाई: | 24 ∶1 |
| पेंच संरचना: | नए उच्च प्लास्टिसाइजिंग स्क्रू, पीवीसी पाउडर और दानेदार सामग्री के लिए उपयुक्त। |
| बैरल की पेंच सामग्री: | 38CRMOAIA नाइट्राइडिंग उपचार |
| नाइट्राइड परत गहराई: | 0.4-0.7 मिमी |
| पेंच कठोरता: | एचवी ＞ 740 |
| मरो कठोरता: | एचवी ＞ 940 |
| स्क्रू स्पीड: | 15-40RPM |
| मोटर की शक्ति: | 75 किलोवाट (शेडोंग टेलिडा मोटर) हीटिंग सेक्शन 4 ज़ोन (एल्यूमीनियम + स्टेनलेस स्टील विंड शील्ड) बेलनाकार कूलिंग 3 ज़ोन × 250W |
| Extrusion output: | 300-400kg/h जियांगिन, जियांगसु प्रांत में निर्मित कमी बॉक्स गियर सामग्री 20crmnti कार्बुब्रेनिंग और शमन कूलिंग-डाउन विधि दांत कंडेनसर के माध्यम से पानी से ठंडा किया जाता है Reducer और मोटर जोड़ों का ट्रांसमिशन मोड सीधे जुड़ा हुआ है |
| विद्युत नियंत्रण प्रणाली: |
संपर्ककर्ता सीमेंस संपर्ककर्ता तापमान-नियंत्रित मीटर ओमरोन बुद्धिमान तापमान नियंत्रण मीटर आवृत्ति ट्रांसफार्मर आवृत्ति आवृत्ति कनवर्टर |

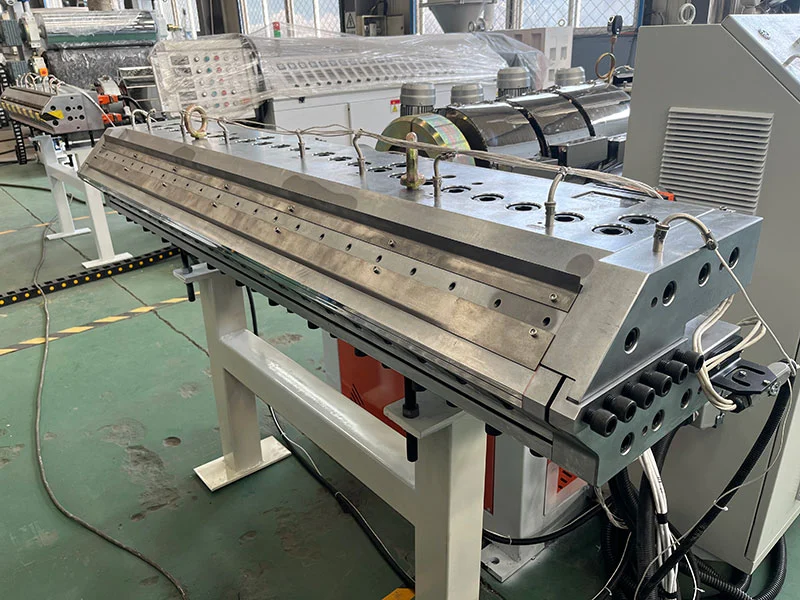

कपड़े हैंगर प्लेट मशीन हेड मोल्ड प्रभावी चौड़ाई
ताप शक्ति, तापमान नियंत्रण अनुभाग
उच्च गुणवत्ता वाले मोल्ड स्टील फोर्जिंग टेम्परिंग, हार्ड क्रोम चढ़ाना, पॉलिशिंग उपचार
उत्पाद की मोटाई 1-3 मिमी है, और उत्पाद की चौड़ाई 1550 मिमी 1700 मिमी है
15kW आंतरिक हीटिंग मोड 5 ज़ोन का उपयोग करता है
हेड फ्लो चैनल एक कपड़े हैंगर टाइप ग्रेडिएंट फ्लो चैनल के रूप में है। सिर उच्च गुणवत्ता वाले मिश्र धातु स्टील 5crnimo से बना है, और क्रोम चढ़ाना के बाद पॉलिश किया गया है; ऊपरी डाई लिप को माइक्रो एडजस्टमेंट द्वारा धकेल दिया जाता है।

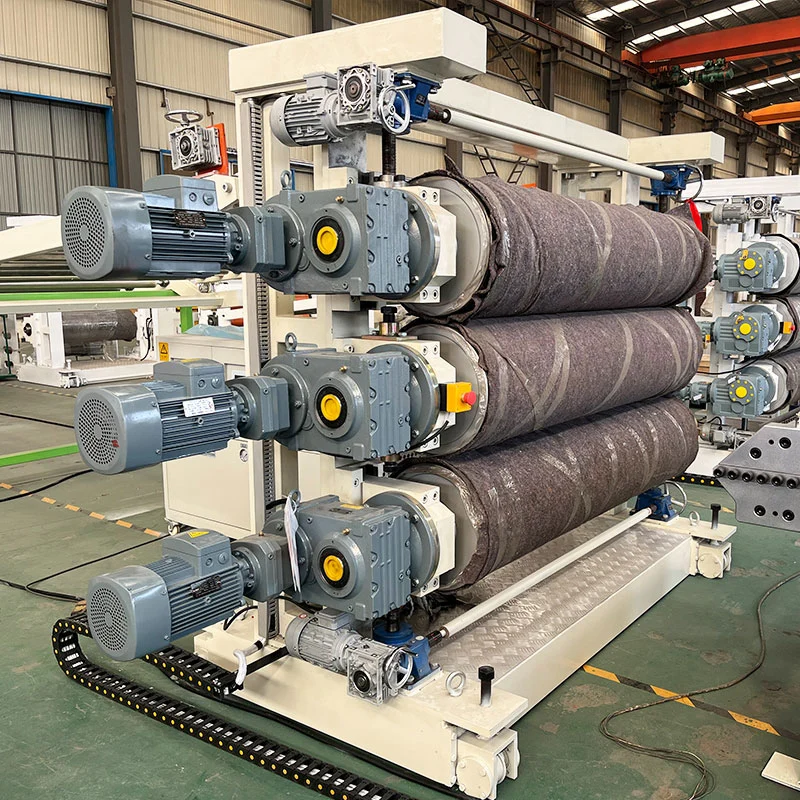

A. लाइट प्रेस की संरचना: वर्टिकल थ्री रोलर्स (रोलर सुरक्षा सुरक्षा उपकरण के साथ)
बी। रोलर्स की संख्या; तीन जड़ें (किंगदाओ में निर्मित)
सी। रोलर व्यास: ∮400 मिमी
डी। रोल लंबाई: 1800 मिमी
ई। रोलर की दीवार की मोटाई: .22 मिमी
एफ। रोल सामग्री: 45# स्टील का उपयोग किया जाता है और RC60-65 की कठोरता प्राप्त करने के लिए कठोर किया जाता है
जी। रोल सरफेस ट्रीटमेंट: मिरर फिनिश
एच। रोलर संरचना: रोलर के समान तापमान सुनिश्चित करने के लिए मल्टी-लेयर कम्पोजिट रैपिड एक्सचेंज सिस्टम को अपनाया जाता है।
I. रोलर्स के लिए निरंतर तापमान माध्यम: डिमिनरलाइज्ड पानी
जे। तीन रोल कंट्रोल सिस्टम: सिंक्रोनस और स्वतंत्र गति नियंत्रण प्राप्त करने के लिए आवृत्ति रूपांतरण नियंत्रण का उपयोग किया जा सकता है।
k। ड्राइव सिस्टम: 1.5kWx3 = 4.5kW तीन रोलर्स का सुचारू संचालन सुनिश्चित करें।

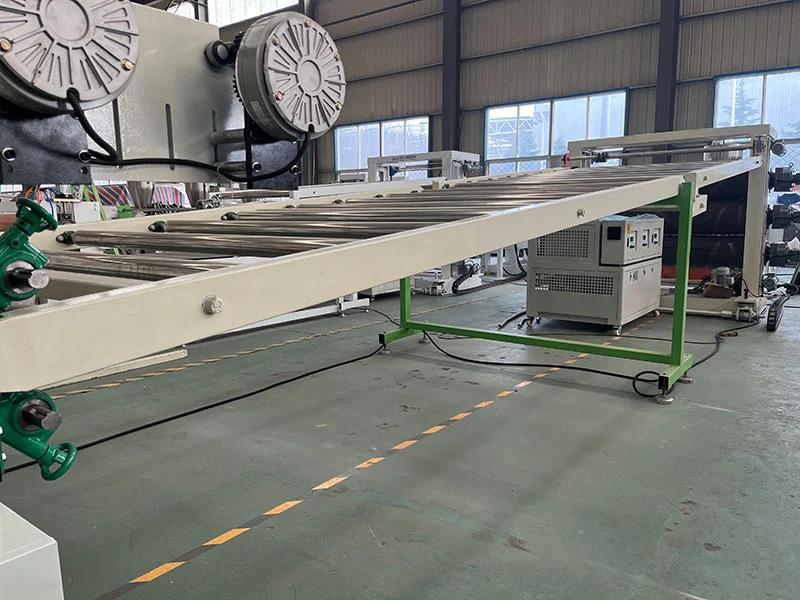

A. कूलिंग रैक की लंबाई: छह मीटर।
बी। रोलर: स्टेनलेस स्टील से बना।
सी। पहले दो मीटर के भीतर रोलर दूरी: 400 मिमी।
D. ब्रैकेट में एक अत्याधुनिक डिवाइस है: 1 सेट, कटर उच्च गुणवत्ता वाले मिश्र धातु चाकू से बना है
ई। असर: समायोज्य हृदय असर

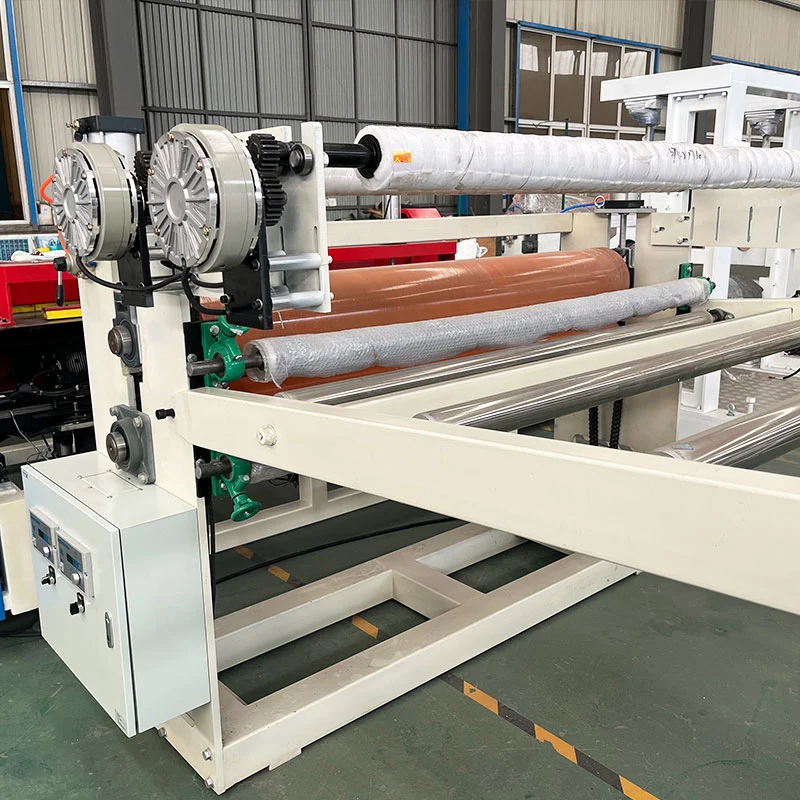

A. ट्रैक्शन रबर रोलर: 2 यूनिट
बी। ट्रैक्शन रोलर व्यास: ∮220 मिमी
सी। कर्षण रोलर लंबाई: 1800 मिमी
D. ट्रैक्शन रबर रोलर की सतह: जंग प्रतिरोधी, तापमान प्रतिरोधी और प्रतिरोधी रबर पॉलिशिंग पहनें।
ई। ड्राइव सिस्टम: गियर रिड्यूसर ट्रांसमिशन को अपनाया जाता है
एफ। कर्षण नियंत्रण: आवृत्ति रूपांतरण INVT
जी। स्पीड कंट्रोल: तीन रोलर कैलेंडर और ट्रैक्शन स्पीड लिंकेज स्पीड कंट्रोल सिस्टम से लैस, ट्रैक्शन मशीन स्वतंत्र रूप से स्पीड कंट्रोल सिस्टम हो सकती है
A. कटिंग चौड़ाई: 1550 मिमी
बी। मोटर की शक्ति: 2.2kW
सी। विवेकाधीन नियंत्रण: मोटर-चालित
डी। पैमाइश विधि: दक्षिण कोरियाई ऑटोनिक्स एनकोडर
ई। कटिंग लंबाई: समायोज्य
एफ। सामग्री प्राप्त करने की विधि: बेल्ट कन्वेयर, मैनुअल सहायता
जे। बेल्ट कन्वेयर लंबाई: तीन मीटर
एच। मोटर पावर: 0.75kW

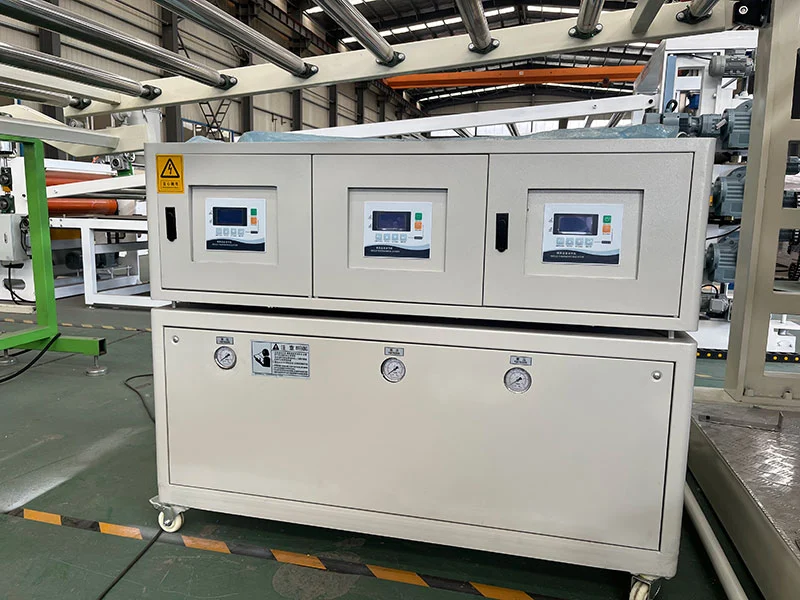

एक। कूलिंग मीडियम:तेल
B. सर्कुलेशन पाइप और पानी की टंकी:स्टेनलेस स्टील से बना।
C. कूलिंग वाल्व:मोटर चालित।
डी। नियंत्रण विधि:ऊपरी, मध्य और निचले स्वतंत्र नियंत्रण
ई। तापमान नियंत्रक:OMRON
