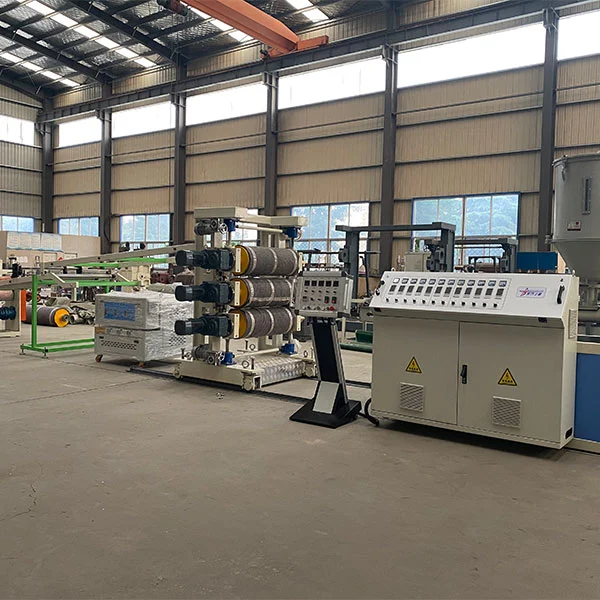

पीएस शीट एक्सट्रूज़न प्रोडक्शन लाइन का कार्य सिद्धांत कच्चे माल के पिघलने और प्लास्टिसाइजेशन की निरंतर प्रक्रिया के माध्यम से पीएस कणों को निरंतर चादरों में परिवर्तित करना है → पिघलना → कूलिंग और शेपिंग → बाद के प्रसंस्करण। कोर प्लास्टिक एक्सट्रूज़न मोल्डिंग तकनीक पर आधारित है। विशिष्ट चरण इस प्रकार हैं:
सूखे पीएस कणों को एक स्वचालित फीडिंग डिवाइस के माध्यम से एक्सट्रूडर हॉपर में ले जाया जाता है। एक्सट्रूडर स्क्रू धीरे -धीरे ठोस पीएस कणों को रोटेशन और बाहरी हीटिंग के माध्यम से एक समान पिघल में पिघला देता है। पिघल को टी-डाई (फ्लैट फ्लो चैनल) पर धकेल दिया जाता है ताकि चादर की चौड़ाई को निर्धारित किया जा सके। पिघल फिल्म तीन-रोल कैलेंडर में प्रवेश करती है और जल्दी से ठोस और गठित होती है। आकार की शीट को कर्षण मशीन द्वारा एक समान गति से खींचा जाता है, और ट्रिमिंग मशीन द्वारा बूर को हटा दिया जाता है। अंत में, यह विंडर द्वारा एक नियमित कॉइल में लुढ़का हुआ है।
| क्रम संख्या | नाम | मात्रा |
| 1 | फ़ीड मशीन + हॉट एयर ड्रायर | 1 सेट |
| 2 | एसजे 65-30 / 1 एक्सट्रूडर | 1 सेट |
| 3 | डीके -12 क्षेत्र का इलेक्ट्रॉनिक नियंत्रण प्रणाली | 1 सेट |
| 4 | MJ-350 प्लेट मोल्ड, 0.3-2 मिमी की उत्पाद मोटाई | 1 सेट |
| 5 | BF-600 x 320 तीन-रोलर ऑप्टिकल प्रेस | 1 सेट |
| 6 | BF-600-4000 कूलिंग ब्रैकेट | 1 सेट |
| 7 | BF-600X 220 रबर रोलर ट्रैक्टर | 1 सेट |
| 8 | बीएफ -400 रिवाइंडर | 1 सेट |

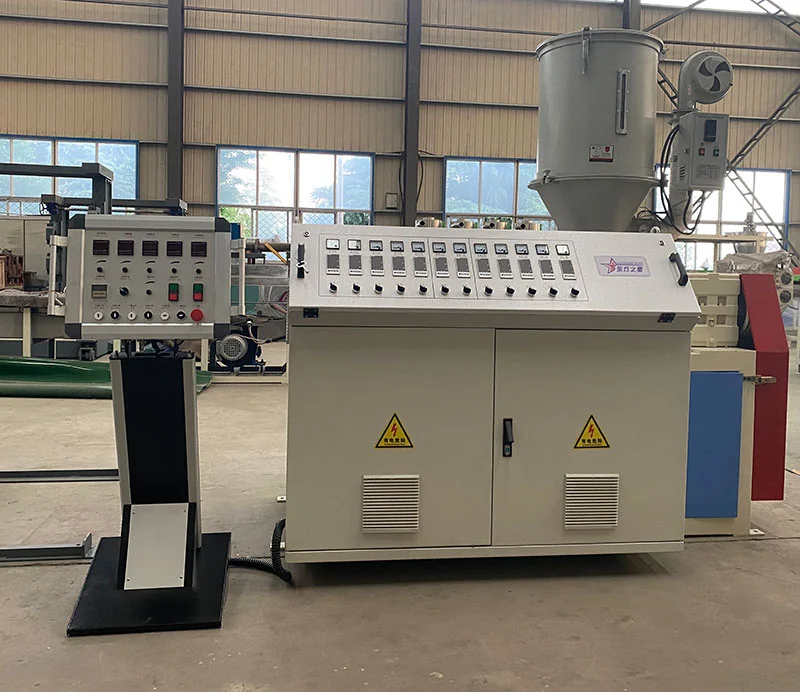

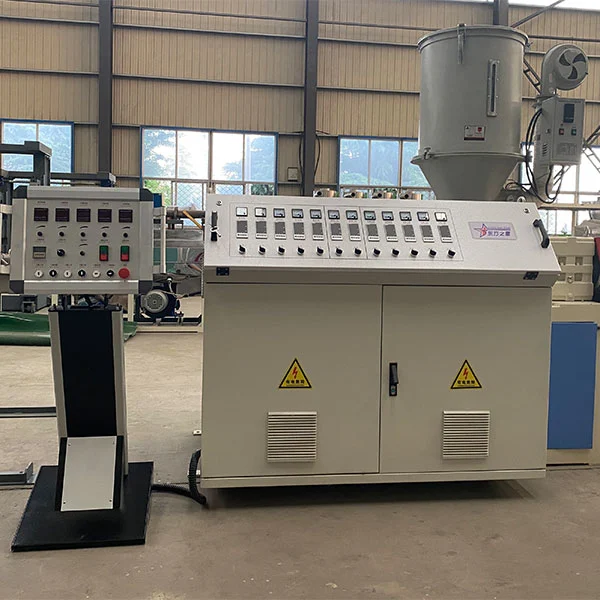

A. Reducer गियर को उच्च गुणवत्ता वाले मिश्र धातु स्टील के साथ संसाधित किया जाता है और दांतों को पीसकर इलाज किया जाता है, ताकि पूरे गियर में सदमे अवशोषण, कम शोर, पहनने के प्रतिरोध और लंबी सेवा जीवन के फायदे हों। बॉक्स में सभी स्नेहन बिंदुओं को स्नेहन के लिए मजबूर किया जाता है, और चिकनाई का तेल उच्च दक्षता वाले पानी कूलिंग सिस्टम से सुसज्जित है।
B. स्क्रू सामग्री 38crmoala उच्च गुणवत्ता वाले नाइट्राइड स्टील को अपनाती है। और नाइट्राइड उपचार। नाइट्राइड गहराई: 0.3-0.6 मिमी। कठोरता 740 एचवी। भंगुरता ग्रेड 2।
C. सिलेंडर सामग्री 38crmoala उच्च गुणवत्ता वाले नाइट्राइड स्टील से बनी है, और नाइट्राइड उपचार के बाद, नाइट्राइड की गहराई: 0.4-0.7 मिमी, कठोरता 940 एचवी, भंगुरता ग्रेड 2।
D. हीटर कास्ट एल्यूमीनियम हीटर को अपनाता है, और प्रत्येक हीटर में एक कूलिंग एयर डक्ट है।
ई। सिलेंडर कूलिंग क्षेत्र: 5। स्टेनलेस स्टील से बना।
एफ। प्रशंसक आयातित कम शोर और कुशल शीतलन प्रशंसक (मॉडल: डीएफ प्रकार) को अपनाता है, और फैन पावर 250W / सेट है।
जी की शक्ति। एसी मोटर 30kW (शेडोंग होंगक्यूई या रोंगचेंग मोटर) है
एच। नियंत्रण फॉर्म: आवृत्ति रूपांतरण नियंत्रण (इनविटेड गवर्नर का उपयोग करके)
I. स्क्रू डायमीटर: 65 मीटर (झेजियांग झूसन स्क्रू ड्रम का उपयोग करके)
जे। पहलू अनुपात: 30: 1
के। एक्सट्रूडर को 5 क्षेत्रों में गर्म किया जाता है, और प्रत्येक क्षेत्र की हीटिंग पावर 5kW है। SPBY क्षेत्र 1, मोल्ड रिजर्व क्षेत्र 5।
एल। इलेक्ट्रिकल कंट्रोल कैबिनेट का एक सेट (वर्टिकल कंट्रोल कैबिनेट, लॉक प्रोटेक्शन के साथ इलेक्ट्रिक कैबिनेट, ओमरोन इंटेलिजेंट टेम्परेचर कंट्रोलर, सीमेंस कॉन्टैक्टर, ग्रेट-ट्रॉन फ्रीक्वेंसी रूपांतरण कंट्रोलर)
पीएस शीट एक्सट्रूज़न उत्पादन लाइन -मॉल्ड
A. मोल्ड की प्रभावी चौड़ाई: 350 मिमी, 0.3-2 मिमी मोटाई उत्पादों के लिए उपयुक्त।
B. मोल्ड सामग्री आयातित ब्रांड उच्च गुणवत्ता वाले गर्मी प्रतिरोधी मिश्र धातु स्टील के 5crnimo को अपनाती है।
C. मोल्ड संरचना हार्ड क्रोमियम चढ़ाना में प्रवाहित होती है। और सहायक माइक्रो स्क्रू समायोजन के साथ।
डी। मोल्ड को हीटिंग और स्टैंडबाय 2 ज़ोन के लिए 3 ज़ोन में विभाजित किया गया है
ई। हीटिंग विधि हीटिंग रॉड कोर भाग को गर्म करना है।

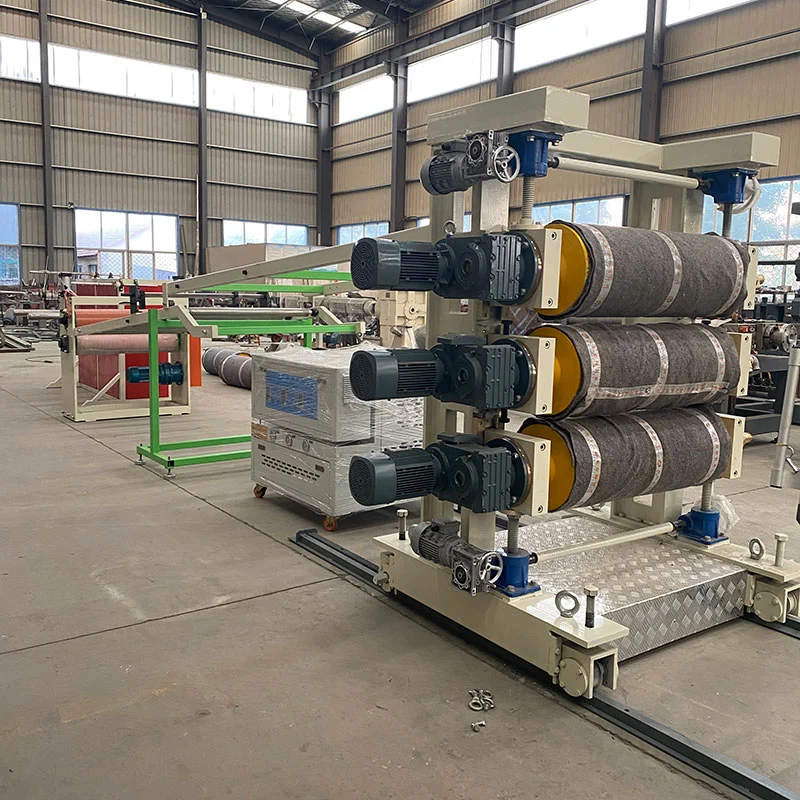

संरचना; ऊर्ध्वाधर तीन रोलर
बी रोलर्स की संख्या; तीन टुकड़े
सी। रोलर व्यास: 320 मिमी (चांगझोउ लियानफेंग या ज़ुजो सैट मशीनरी मैन्युफैक्चरिंग कं, लिमिटेड)
डी। रोलर की लंबाई: 600 मिमी
ई। रोलर की दीवार की मोटाई: 25 मिमी
एफ। रोलर: सामग्री ब्रांड स्टील से बनी है। और उपचार के बाद। कठोरता RC60-65 तक पहुंच सकती है
जी। रोलर सरफेस ट्रीटमेंट: मिरर ट्रीटमेंट। और ठीक चमकाने।
एच। रोलर संरचना रोलर के निरंतर तापमान को सुनिश्चित करने के लिए एक मल्टी-लेयर कम्पोजिट रैपिड एक्सचेंज मीडियम सिस्टम को अपनाती है।
I. रोलर का निरंतर तापमान माध्यम: शुद्ध पानी या नरम पानी
जे। तापमान प्रणाली तीन रोलर्स के तापमान को स्वतंत्र रूप से सिस्टम मोड को नियंत्रित करने के लिए अपनाती है। तीन रोलर्स के तापमान को मनमाने ढंग से समायोजित किया जा सकता है। तीन 0.75kW पंपों से सुसज्जित।
K और तीन रोलर्स की नियंत्रण प्रणाली स्वतंत्र नियंत्रण प्रणाली मोड को अपनाती है
I. तीन रोलर्स के सुचारू संचालन को सुनिश्चित करने के लिए Reducer ट्रांसमिशन सिस्टम को अपनाएं
एम। कॉन्फ़िगरेशन नियंत्रण प्रणाली समकालिक और स्वतंत्र गति विनियमन नियंत्रण के साथ आवृत्ति रूपांतरण नियंत्रण प्रणाली को अपनाती है।
एन। ट्रांसमिशन पावर 0.75 किलोवाट x 3 सेट है
O. सहायक तीन-रोलर इमरजेंसी स्टॉप सिस्टम के साथ
पी। सहायक तीन-रोलर क्लीयरेंस सटीक समायोजन प्रणाली से लैस है

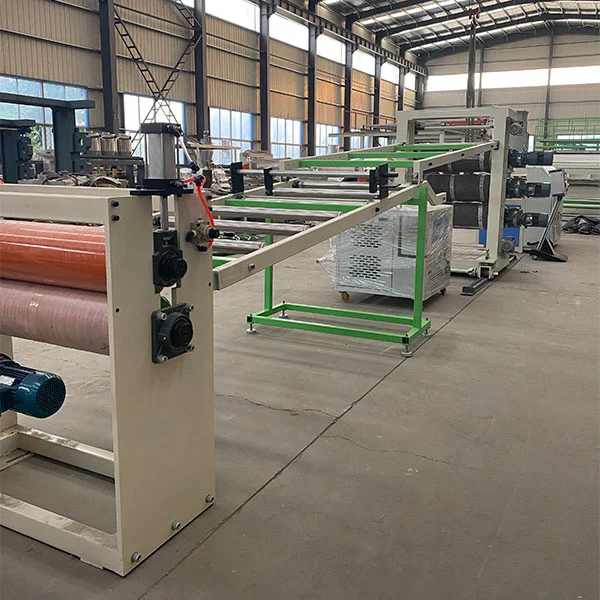

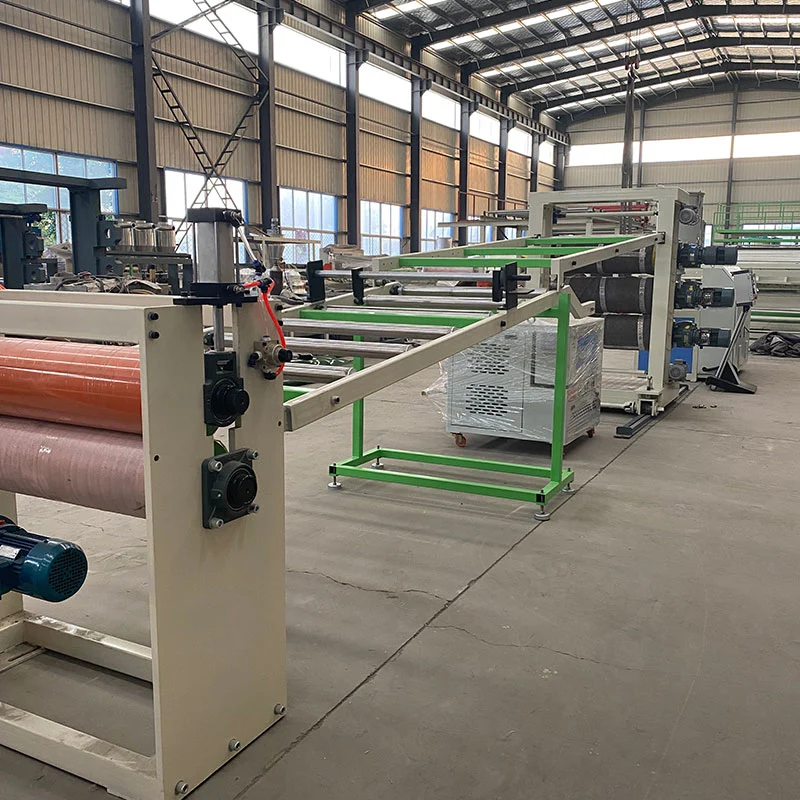

A. खाली रोलर्स की संख्या: 12
बी। एयर डिलीवरी रोलर का व्यास: 75 मिमी
C. एयर डिलीवरी रोलर की लंबाई: 600 मिमी
डी। एयर डिलीवरी रोलर का सरफेस ट्रीटमेंट: स्टेनलेस स्टील
ई। एयर डिलीवरी डिवाइस की लंबाई: 4 मीटर
एफ। गोल्ड कटिंग चाकू के साथ: 2
A. ट्रैक्शन रबर रोलर: एक समूह
बी ट्रैक्शन डायमीटर: 220 मिमी
C. कर्षण लंबाई: 600 मिमी
डी। ट्रैक्शन रबर रोलर सतह जंग प्रतिरोधी के साथ लेपित। तापमान प्रतिरोधी। प्रतिरोधी रबर पहनें और पॉलिश करें
ई। मंदी ट्रांसमिशन सिस्टम रेड्यूसर ट्रांसमिशन को अपनाता है
एफ। 0.75kW आवृत्ति कनवर्टर के साथ
जी। सहायक तीन रोलर प्रेस और कर्षण गति समायोजन प्रणाली। सहायक ट्रैक्टर स्वतंत्र गति समायोजन प्रणाली

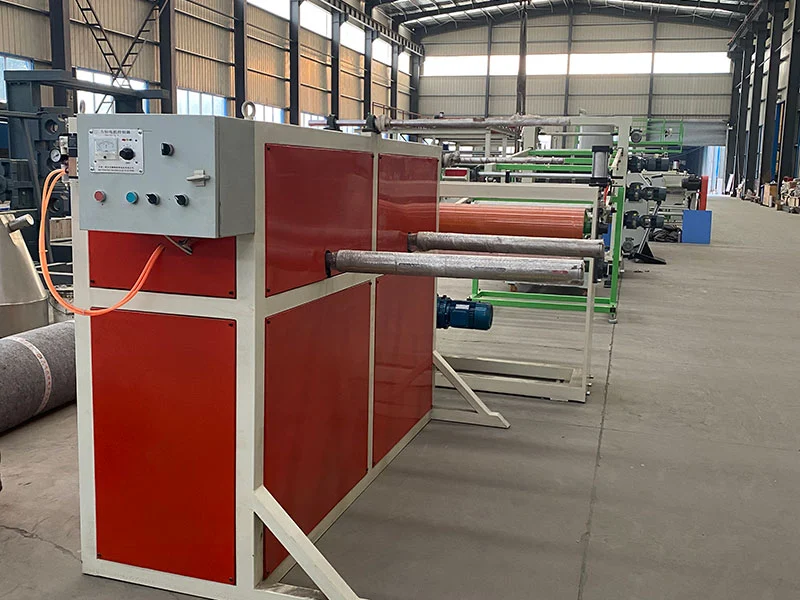

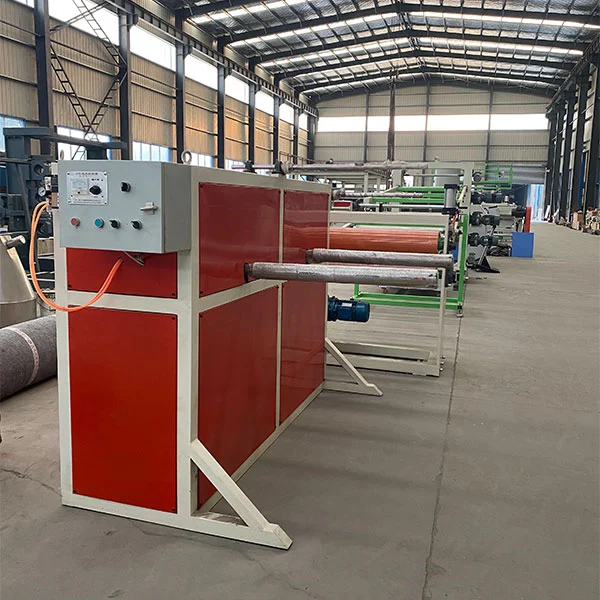

A. सुरक्षात्मक फिल्म उपकरण का एक सेट
1.1 झुकना और समतल रोल
2। Wiling विधि: व्यास 76 पेपर सिलेंडर गैस राइजिंग शाफ्ट
3। संग्रह कार्य स्टेशन: डबल वर्क स्टेशन
