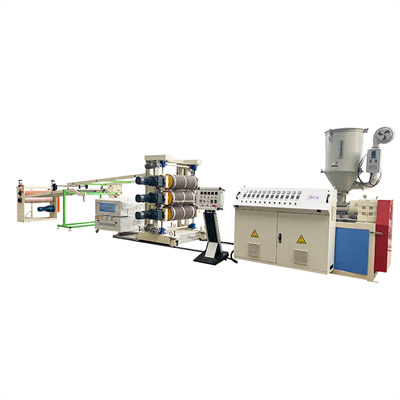

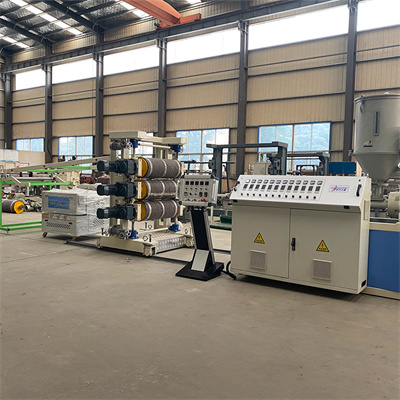

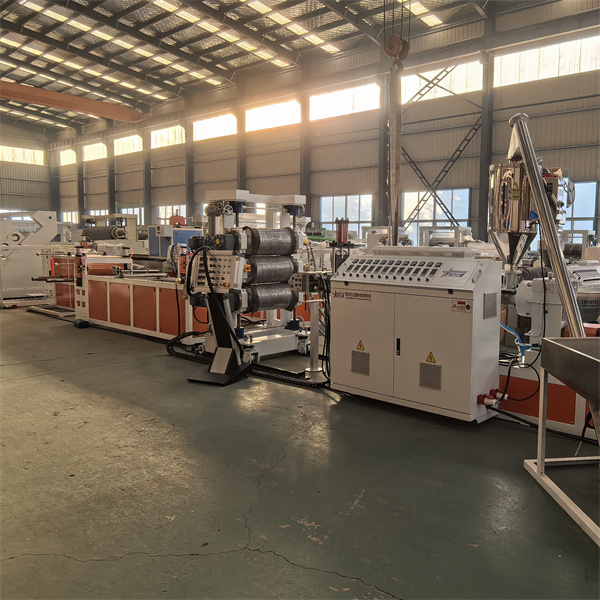

पीएस शीट एक्सट्रूज़न प्रोडक्शन लाइन का कार्य सिद्धांत कच्चे माल के पिघलने और प्लास्टिकीकरण → पिघलने → ठंडा करने और आकार देने → बाद के प्रसंस्करण की निरंतर प्रक्रिया के माध्यम से पीएस कणों को निरंतर शीट में परिवर्तित करना है। कोर प्लास्टिक एक्सट्रूज़न मोल्डिंग तकनीक पर आधारित है। विशिष्ट चरण इस प्रकार हैं:

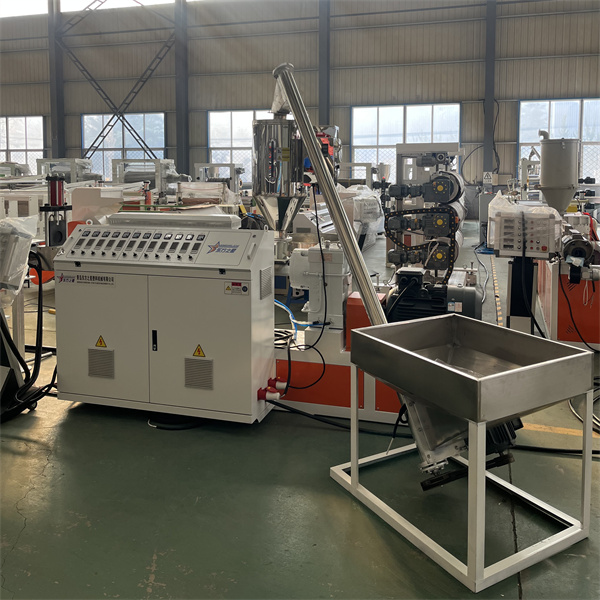

सूखे पीएस कणों को एक स्वचालित फीडिंग डिवाइस के माध्यम से एक्सट्रूडर हॉपर तक पहुंचाया जाता है। एक्सट्रूडर स्क्रू धीरे-धीरे घूर्णन और बाहरी हीटिंग के माध्यम से ठोस पीएस कणों को एक समान पिघल में पिघला देता है। शीट की चौड़ाई प्रारंभिक रूप से निर्धारित करने के लिए पिघल को टी-डाई (फ्लैट प्रवाह चैनल) में धकेल दिया जाता है। पिघली हुई फिल्म तीन-रोल कैलेंडर में प्रवेश करती है और जल्दी से जम जाती है और बन जाती है। आकार की शीट को कर्षण मशीन द्वारा एक समान गति से खींचा जाता है, और ट्रिमिंग मशीन द्वारा गड़गड़ाहट को हटा दिया जाता है। अंत में, इसे वाइन्डर द्वारा एक नियमित कुंडल में घुमाया जाता है।
| क्रम संख्या | नाम | मात्रा |
| 1 | फ़ीड मशीन + गर्म हवा ड्रायर | 1 सेट |

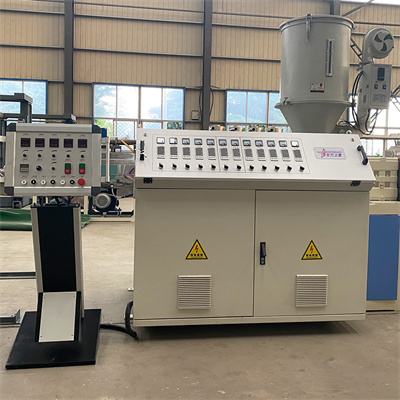

| 2 | एसजे 65-30/1 एक्सट्रूडर | 1 सेट |
| 3 | डीके-12 क्षेत्र की इलेक्ट्रॉनिक नियंत्रण प्रणाली | 1 सेट |
| 4 | एमजे-350 प्लेट मोल्ड, उत्पाद की मोटाई 0.3-2 मिमी | 1 सेट |
| 5 | BF-600 X 320 तीन-रोलर ऑप्टिकल प्रेस | 1 सेट |
| 6 | BF-600-4000 कूलिंग ब्रैकेट | 1 सेट |
| 7 | BF-600X 220 रबर रोलर ट्रैक्टर | 1 सेट |
| 8 | बीएफ-400 रिवाइंडर | 1 सेट |
A. रेड्यूसर गियर को उच्च गुणवत्ता वाले मिश्र धातु इस्पात के साथ संसाधित किया जाता है और दांतों को पीसकर इलाज किया जाता है, ताकि पूरे गियर में सदमे अवशोषण, कम शोर, पहनने के प्रतिरोध और लंबी सेवा जीवन के फायदे हों। बॉक्स में सभी स्नेहन बिंदु मजबूर स्नेहन हैं, और चिकनाई वाला तेल उच्च दक्षता वाले जल शीतलन प्रणाली से सुसज्जित है।
बी. स्क्रू सामग्री 38CrMOALA उच्च गुणवत्ता वाले नाइट्राइड स्टील को अपनाती है। और नाइट्राइड उपचार. नाइट्राइड गहराई: 0.3-0.6 मिमी। कठोरता 740 एच.वी. भंगुरता ग्रेड 2.
सी. सिलेंडर सामग्री 38CrMoALA उच्च गुणवत्ता वाले नाइट्राइड स्टील से बनी है, और नाइट्राइड उपचार के बाद, नाइट्राइड गहराई: 0.4-0.7 मिमी, कठोरता 940 एचवी, भंगुरता ग्रेड 2।
डी. हीटर कास्ट एल्यूमीनियम हीटर को अपनाता है, और प्रत्येक हीटर में एक शीतलन वायु वाहिनी होती है।
ई. सिलेंडर शीतलन क्षेत्र: 5. स्टेनलेस स्टील से बना है।
एफ. पंखा आयातित कम शोर और कुशल कूलिंग फैन (मॉडल: डीएफ प्रकार) को अपनाता है, और पंखे की शक्ति 250W / सेट है।
जी की शक्ति. एसी मोटर 30KW है (शेडोंग होंगकी या रोंगचेंग मोटर)
एच. नियंत्रण प्रपत्र: आवृत्ति रूपांतरण नियंत्रण (इनविटन गवर्नर का उपयोग करके)
I. स्क्रू व्यास: 65 मीटर (झेजियांग झोउशान स्क्रू ड्रम का उपयोग करके)
जे. पक्षानुपात: 30:1
K. एक्सट्रूडर को 5 क्षेत्रों में गर्म किया जाता है, और प्रत्येक क्षेत्र की ताप शक्ति 5KW है। एसपीबीवाई क्षेत्र 1, मोल्ड रिजर्व क्षेत्र 5।
एल. विद्युत नियंत्रण कैबिनेट का एक सेट (ऊर्ध्वाधर नियंत्रण कैबिनेट, लॉक सुरक्षा के साथ विद्युत कैबिनेट, ओमरोन बुद्धिमान तापमान नियंत्रक, सीमेंस संपर्ककर्ता, ग्रेट-ट्रॉन आवृत्ति रूपांतरण नियंत्रक)
पीएस शीट एक्सट्रूज़न उत्पादन लाइन-मोल्ड
A. मोल्ड की प्रभावी चौड़ाई: 350 मिमी, 0.3-2 मिमी मोटाई वाले उत्पादों के लिए उपयुक्त।
बी. मोल्ड सामग्री आयातित ब्रांड उच्च गुणवत्ता वाले गर्मी प्रतिरोधी मिश्र धातु इस्पात के 5CrNiMO को अपनाती है।
सी. मोल्ड संरचना कठोर क्रोमियम चढ़ाना के लिए प्रवाहित होती है। और सहायक माइक्रो स्क्रू समायोजन के साथ।
डी. मोल्ड को हीटिंग के लिए 3 जोन और स्टैंडबाय 2 जोन में बांटा गया है
ई. हीटिंग विधि हीटिंग रॉड कोर भाग को गर्म करने के लिए है।

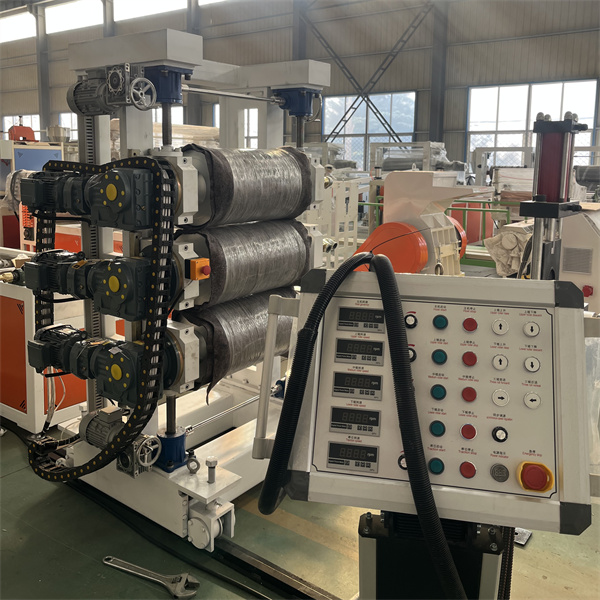

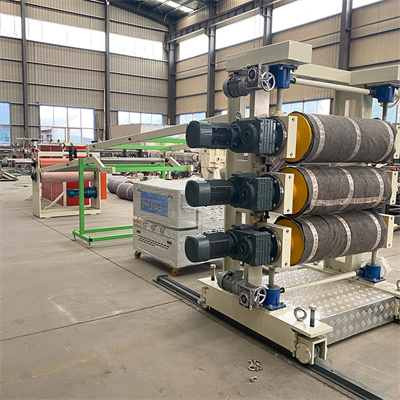

संरचना; लंबवत तीन रोलर
बी. रोलर्स की संख्या; तीन टुकड़े
सी. रोलर व्यास: 320 मिमी (चांगझौ लियानफेंग या ज़ुझाउ साइट मशीनरी विनिर्माण कं, लिमिटेड)
डी. रोलर की लंबाई: 600 मिमी
ई. रोलर की दीवार की मोटाई: 25 मिमी
एफ रोलर: सामग्री ब्रांड स्टील से बनी है। और उपचार के बाद. कठोरता RC60-65 तक पहुंच सकती है
जी. रोलर सतह उपचार: दर्पण उपचार. और बढ़िया पॉलिशिंग.
एच. रोलर संरचना रोलर के निरंतर तापमान को सुनिश्चित करने के लिए एक बहु-परत समग्र रैपिड एक्सचेंज माध्यम प्रणाली को अपनाती है।
I. रोलर का निरंतर तापमान माध्यम: शुद्ध पानी या नरम पानी
जे. तापमान प्रणाली सिस्टम मोड को स्वतंत्र रूप से नियंत्रित करने के लिए तीन रोलर्स के तापमान को अपनाती है। तीन रोलर्स का तापमान मनमाने ढंग से समायोजित किया जा सकता है। तीन 0.75kw पंपों से सुसज्जित।
K और तीन रोलर्स की नियंत्रण प्रणाली स्वतंत्र नियंत्रण प्रणाली मोड को अपनाती है
I. तीन रोलर्स के सुचारू संचालन को सुनिश्चित करने के लिए रेड्यूसर ट्रांसमिशन सिस्टम को अपनाएं
एम. कॉन्फ़िगरेशन नियंत्रण प्रणाली तुल्यकालिक और स्वतंत्र गति विनियमन नियंत्रण के साथ आवृत्ति रूपांतरण नियंत्रण प्रणाली को अपनाती है।
एन. ट्रांसमिशन पावर 0.75 किलोवाट x 3 सेट है
ओ. सहायक तीन-रोलर आपातकालीन स्टॉप सिस्टम के साथ
पी. सहायक तीन-रोलर क्लीयरेंस परिशुद्धता समायोजन प्रणाली से सुसज्जित

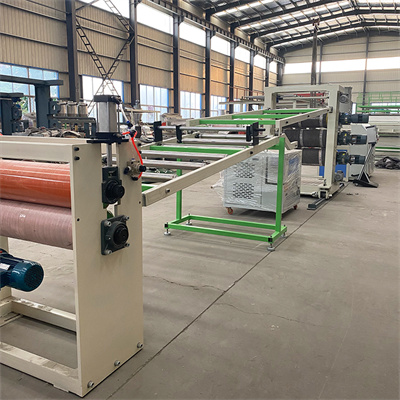

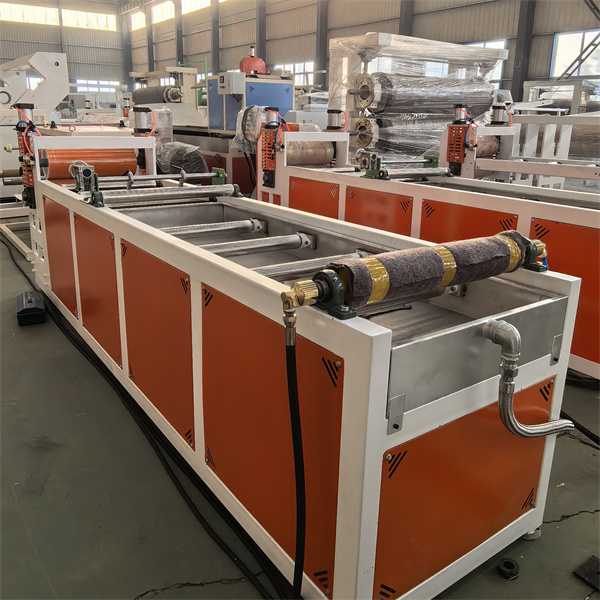

A. खाली रोलर्स की संख्या: 12
बी. वायु वितरण रोलर का व्यास: 75 मिमी
C. वायु वितरण रोलर की लंबाई: 600 मिमी
डी. वायु वितरण रोलर की सतह का उपचार: स्टेनलेस स्टील
ई. वायु वितरण उपकरण की लंबाई: 4 मीटर
एफ. सोना काटने वाले चाकू से: 2

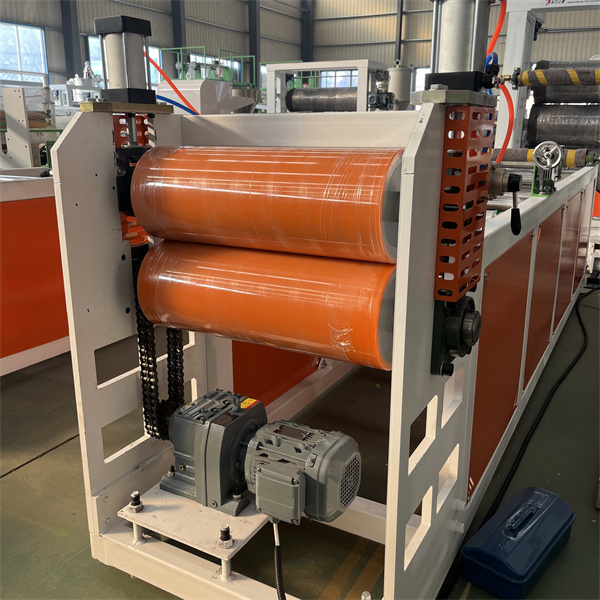

ए. ट्रैक्शन रबर रोलर: एक समूह
बी. ट्रैक्शन व्यास: 220 मिमी
सी. ट्रैक्शन लंबाई: 600 मिमी
डी. कर्षण रबर रोलर सतह संक्षारण प्रतिरोधी के साथ लेपित। तापमान प्रतिरोधी. प्रतिरोधी रबर और पॉलिश पहनें
ई. मंदी ट्रांसमिशन प्रणाली रेड्यूसर ट्रांसमिशन को अपनाती है
एफ. 0.75 किलोवाट आवृत्ति कनवर्टर के साथ
जी. सहायक तीन रोलर प्रेस और कर्षण गति समायोजन प्रणाली। सहायक ट्रैक्टर स्वतंत्र गति समायोजन प्रणाली

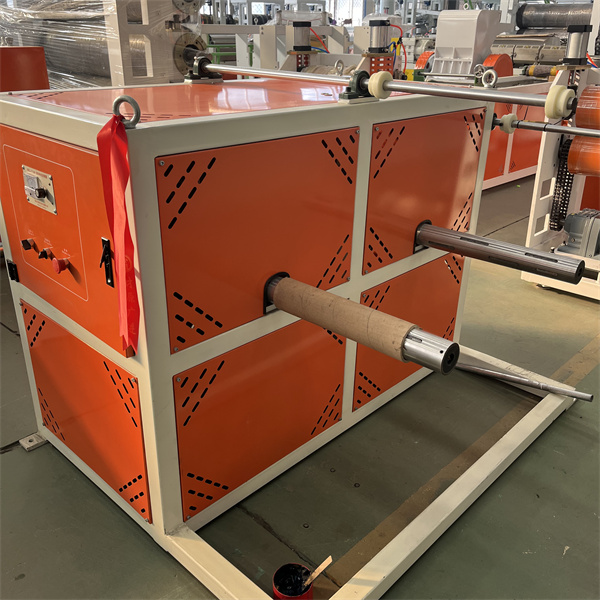

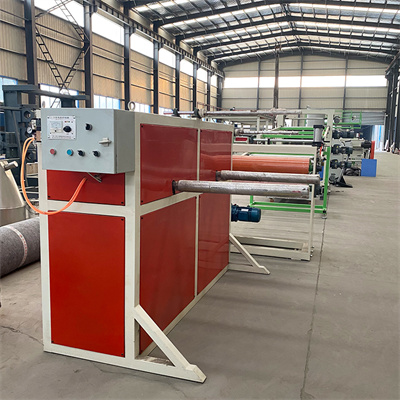

A. सुरक्षात्मक फिल्म उपकरण का एक सेट
1.1 रोल को मोड़ना और समतल करना
2. विलिंग विधि: व्यास 76 पेपर सिलेंडर गैस राइजिंग शाफ्ट
3. संग्रहण कार्य स्टेशन: दोहरा कार्य स्टेशन
